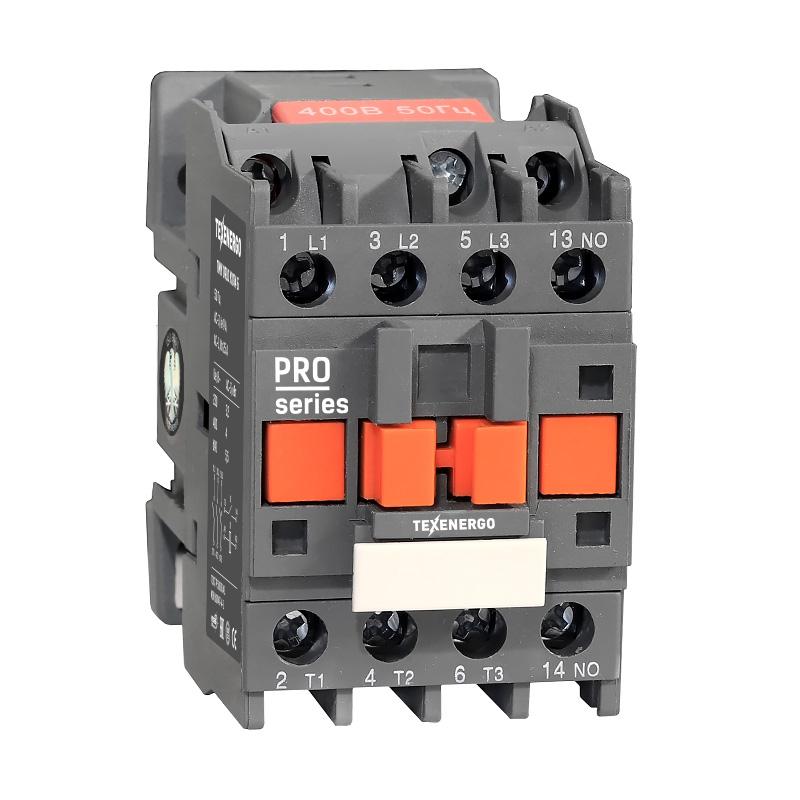

Магнитный пускатель

Магнитный пускатель (МП) – электромеханическое устройство, предназначенное для дистанционного управления электродвигателями, их запуска, остановки, защиты от перегрузок. Аппарат является усовершенствованной версией контактора, дополненной тепловым реле и другими компонентами.

Подобрать магнитный пускатель или получить консультацию пол выбору устройства можно на сайте «Плато — Интел» https://plato-intel.by/catalog/puskateli-elektromagnitnye.

Виды магнитных пускателей

По конструкции устройства бывают открытыми (без защитного кожуха), закрытые в корпусе, предотвращающем попадание на внутренние элементы пыли, влаги. Корпуса изготовлены из ударопрочного пластика, не поддерживающего горение.

По функциональности магнитные пускатели бывают нереверсивными, реверсивными. Первый тип обеспечивает вращение двигателя в одном направлении. Реверсивные модели содержат два пускателя в одном блоке для изменения направления вращения – выполняется смена фазировки устройства.

По наличию защиты в пускателе:

1. С тепловым реле – электромеханический узел, который защищает потребителей от перегрузок.
2. Без реле – устройство выполняет только подключение и отключение питания электромотора.

По силе тока и напряжению бывают низковольтные устройства – до 1000 В, высоковольтные – свыше 1000 В. Номинальные значения силы тока: 10 А, 25 А, 40 А.

Устройство магнитного пускателя

Основные компоненты: корпус, катушка, подвижный якорь, контактная группа. На некоторых моделях установлено тепловое реле.

Назначение элементов:

1. Корпус – защищает внутренние компоненты от пыли влаги, от повреждений обмотки и проводов.
2. Электромагнитная катушка – создает магнитное поле при подаче напряжения на ее контакты.
3. Подвижный якорь – перемещается под действием поля катушки, замыкая контакты.
4. Контактная группа – состоит из силовых и блок-контактов. Первые управляют цепью электромотора, вторые – сигнализацией и блокировкой электроцепи.
5. Тепловое реле – состоит из биметаллических пластин, которые размыкают цепь при перегрузках.

Принцип работы пускателя

При подаче напряжения на контакты катушки возникает электромагнитное поле, которое притягивает якорь. Подвижные контакты замыкаются с неподвижными, подавая питание на двигатель. При отключении катушки от электросети пружина возвращает якорь в исходное положение, размыкая контакты. В момент перегрузки в цепи (например, при коротких замыканиях) тепловое реле разрывает цепь управления, обесточивает катушку.

Правила подключения магнитных пускателей и их обслуживание

Монтаж аппарата выполняется квалифицированным персоналом с группой допуска не ниже III-IV. Подсоединение проводов нужно выполнить по схеме, указанной в документации к оборудованию.

Правила подключения МП:

1. Выбор пускателя – номинальный ток должен соответствовать мощности двигателя с запасом 10–15%.
2. Напряжение катушки (220 В, 380 В) должно совпадать с напряжением цепи управления.
3. Процедура установки: закрепить устройство на DIN-рейку в распределительном шкафу или на плоской поверхности в вертикальном положении, подключение проводов – зачистить концы проводов, обожать наконечники, установить и затянуть клеммы согласно схеме подключения.
4. Заземление – корпус электродвигателя и пускателя должны быть заземлены.

Перед первым включением следует проверить отсутствие коротких замыканий в цепи с помощью мегаомметра. Убедиться, что тепловое реле откалибровано под номинальный ток двигателя.

Необходимо проводить регулярное ТО, чтобы увеличить срок службы электроаппаратуры. Следует очищать контакты от нагара мелкой наждачной бумагой или ветошью с растворителем. Проверять механическую целостность пружин и подвижных частей. Регулярно тестировать срабатывание теплового реле.

Где применяют магнитные пускатели

В промышленности пускатели позволяют управлять электромоторами станков, конвейеров, насосов, компрессоров, тельферов. Чаще всего используются устройства 380 В.

В сельском хозяйстве МП применяют для подключения систем вентиляции, ирригационных установок. Возможна эксплуатация аппаратов 220 и 380 В.

На предприятиях ЖКХ магнитные пускатели нужны для эксплуатации лифтов, систем вентиляции, водонапорных станций. При использовании устройств в условиях повышенной влажности необходимо монтировать специальные влагозащищенные аппараты.
